H4K-M H4K-F

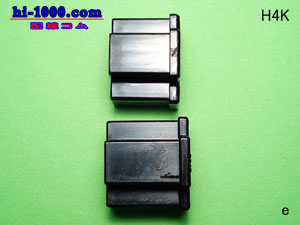

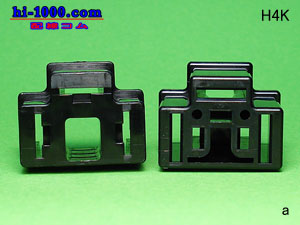

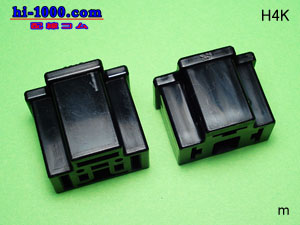

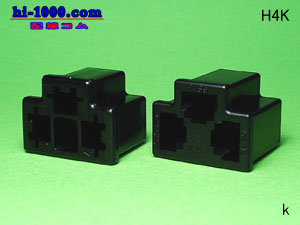

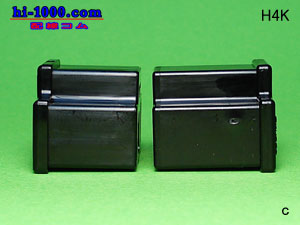

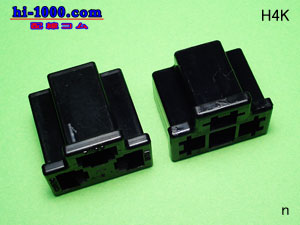

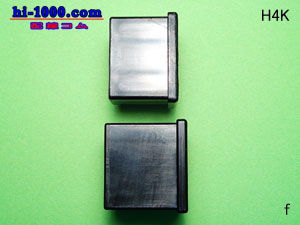

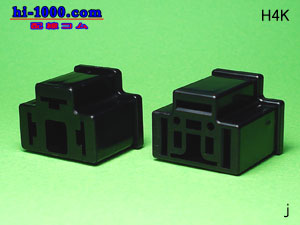

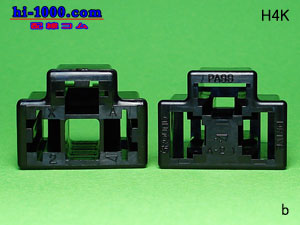

H4型(305型)ヘッドライト オス・メスカプラセット
H4型ヘッドライト オス・メスカプラキット 矢崎総業製

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
H4オス端子側カプラ 1ヶ
H4オス端子(FMH4) 3本
セット内容
H4メス端子側カプラ 1ヶ
H4メス端子(FMH4) 3本

商品詳細
種別
非防水カプラ
ターミナルサイズ
H4(305型)
カプラ寸法
オス端子側カプラ-実測値

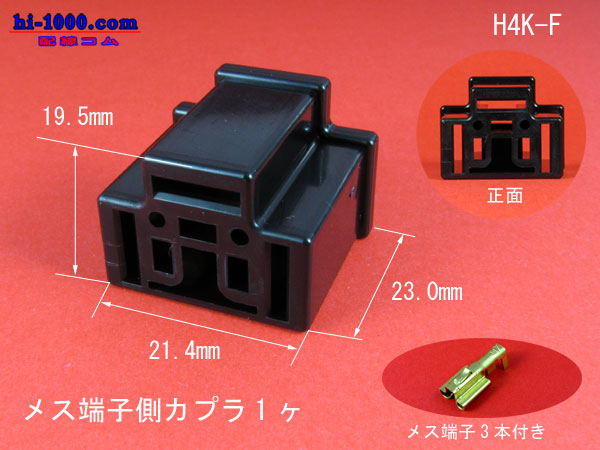

メス端子側カプラ-実測値
全長・奥行き(mm)
19.2
23.0

幅(mm)

26.0
21.4
高さ・厚さ(mm)
20.0
19.5
備考
H4(305型)非防水端子
オス側端子-実測値
メス側端子-実測値

全長・奥行き(mm)

29.5

19.2

幅(mm)
7.8
9.0
高さ・厚さ(mm)
0.9
6.0
板厚(mm)
0.4
0.4
適用電線サイズ
-
-
電線仕上がり外径
-
-
備考 H4ヘッドライトカプラの端子
